首先我們先了解這兩種設備的作用，就明白PCM設備為什么要和光端機配合使用？
PCM設備在通信系統中的主要作用就是通過E1(2M)線路來傳輸各種64K業務。但是由于傳輸距離的局限性，PCM設備連接的同軸電纜通常只能支持300米內的距離，超過300米的距離就會(huì )衰減過大，從而影響傳輸質量。
電話光端機是在PCM復用設備的技術上發展起來的，通過一芯光纖傳輸多路電話。電話光端機通過光纖傳輸，拓展多個E1接口，進行復接，再使用PCM復用技術，傳輸電話。
因此，目前通信系統都是光端機與PCM設備配合組網，PCM就是將多路用戶業務數據復用1路2M信號，而光端機就是將1路或多路2M信號通過光纜延伸到對端。
而光端機只需要一條光纜就可以傳輸幾十路或幾百路E1通道，大大提高整套通信系統性能，所以光端機搭配PCM設備是國內大部分專網用戶首選組網方案。
我們舉個傳輸方案，60路業務的PCM設備和光端機配合使用的方案。

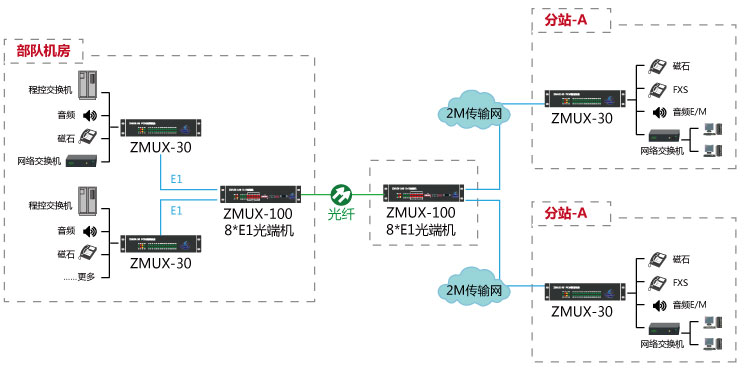

部隊語音數據視頻光纖通信方案
使用設備：
局端：PDH光傳輸設備 ZMUX-100/8*E1（1臺）、PCM復用設備ZMUX-30（2臺）
遠端：PDH光傳輸設備 ZMUX-100/8*E1（1臺）、PCM復用設備ZMUX-30（2臺）
方案說明：
此方案有1個局端站點，2個遠端站點，通過光纖把局端普通電話、磁石電話、音頻和以太網數據傳輸到遠端。
局端配備2臺PCM復用設備分別與遠端A、B站點對點傳輸，其中PCM設備通過級連8*E1光端機，利用光端機傳輸數據。
