PCM設備是做什么的? PCM作用是什么？

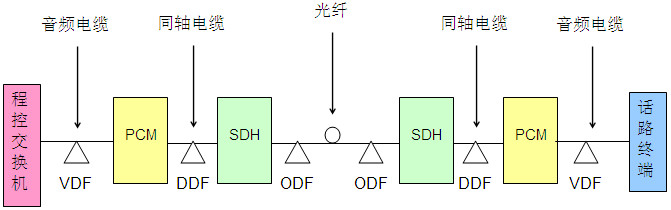

PCM和SDH的配合組網結構拓撲圖：

語音信號——貨物，PCM——裝卸車間，E1（2M）通道——貨箱，SDH——火車站，光纖——鐵路，光信號——火車。

一、多業務PCM接入設備

PCM的含義：

1、PCM：Pulse Code Modulation的縮寫，即是：脈沖編碼調制。

2.脈沖編碼調制的作用：將模擬的信號經過抽樣、量化、編碼轉化成標準的數字信號。

PCM設備的作用：

1、 將低速業務轉換成數字信號，并裝入64kbit/s通道。

2、 將30路64kbit/s通道復接成2Mbit/s。

簡單的來說，PCM設備作用就是起到了各種用戶業務接入和復用作用，而由于2M銅纜傳輸距離受限，一般只支持300米左右，所以業務傳輸就要通過另外一套產品滿足，如：光端機、微波等傳輸設備，PCM設備只需將用戶業務接入后復用成2M數字信號級聯到傳輸設備即可。

綜合業務PCM常見的低速業務：

1、語音電話、熱線電話、磁石電話；

2、2W/4W模擬音頻、2W/4W E&M；

3、RS-232、RS-422、RS-485 、V.35、G.703同向64k、n*64k以太網。

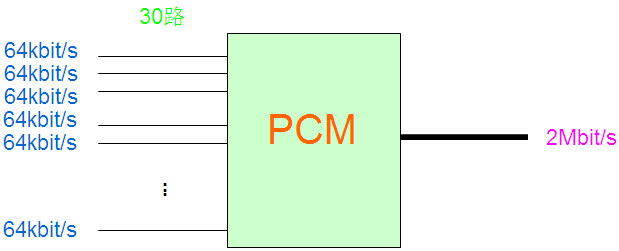

PCM設備將30路64kbit/s低速通道復接成2Mbit/s，因此PCM設備也稱為多路復接設備。

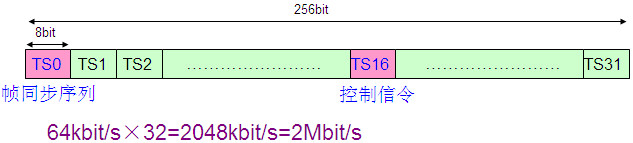

二、PCM的幀結構

E1基群（2M通道）里面共包含有32個時隙（TS），每個時隙64k，其中第0時隙是幀同步序列，第16時隙則是控制信令的，其余的30個時隙則是用來傳輸各種業務信息。

時分復用技術：將2048kbit/s的通道分成32份，每一份為一個時隙。E1基群幀長為256bit，每個時隙長度則為256÷32 = 8bit。幀周期是125us，即幀頻是每秒8000幀，每個時隙的速率則是8bit×8000 = 64000bit/s = 64kbit/s。

為了提高通信系統信道的利用率，語音信號的傳輸通常采用多路復用通信技術。這里面所說的多路復用通信技術通常是指：在一個信道上同時傳輸多路語音信號的技術，同時也將這種技術簡稱為復用技術。復用技術有多種工作方式，例如：頻分復用、時分復用和碼分復用等。

時分復用技術（time-division multiplexing, TDM, TDMA）就是將不同的信號相互交織放在不同的時間段內并且在使其在同一個信道上傳輸；在接收端則用某種方法將各個時間段內的信號提取出來并且還原成原始信號的通信技術。簡單來說就是這種技術可以在同一個信道上傳輸多路信號。

三、綜合業務PCM設備是用來做什么的，PCM設備常用用戶接口分類：

語音電話、熱線電話、磁石電話；

2W/4W模擬音頻、2W/4W E&M；

RS-232、RS-422、RS-485 、V.35、G.703同向64k、n*64k以太網等模塊接口。

下面簡單的介紹以下綜合業務PCM三種常用的模塊接口：

1、環路中繼接口（FXO）和話音終端接口（FXS）

在多業務PCM設備中FXO、FXS均使用一對音頻線纜出線，FXS的兩根出線之間有48V左右的直流電壓，可用萬用表來測量。它們兩根音頻線收發相互接好就可以了。

2、模擬四線接口（4w E/M）

在多業務PCM設備中使用六根音頻線纜出線，分別為收（Rx）兩根、發（Tx）兩根、E/M各一根，信號線與地線（信號地線，非公共接地）之間只有微弱的交流電壓，用萬用表難以測量出來。接線的方法是PCM側數據口的兩根發（Tx）和一根E分別接運動RTU側數據口的兩根收（Rx）和一根M；PCM側數據口的兩根收（Rx）和一根M分別接運動RTU側數據口的兩根發（Tx）和一根E；兩端的地（GND）相互連接即可。

3、數據接口（RS232串口）

在多業務PCM設備中使用三根音頻線出線，分別為收（Rx）、發（Tx）、地（GND），信號線與地線（信號地線，非公共接地）之間有12V以?xún)鹊闹绷麟妷?，可用萬用表來測量。接線的方法分別是PCM側數據口的發（Tx）接運動RTU側數據口的收（Rx）；PCM側數據口的收（Rx）接運動RTU側數據口的發（Tx）；兩端的地（GND）相互連接即可。
