本方案是選用ZMUX-4102多業務接入與傳輸平臺,解決氣象遠端的甚高頻,雷達數據IP等多路氣象自觀數字信號,實現三路保護傳輸與接入,實現局端對全網氣象自觀信號的集中監控與管理。設備兼容機場空管各種常用業務信號。

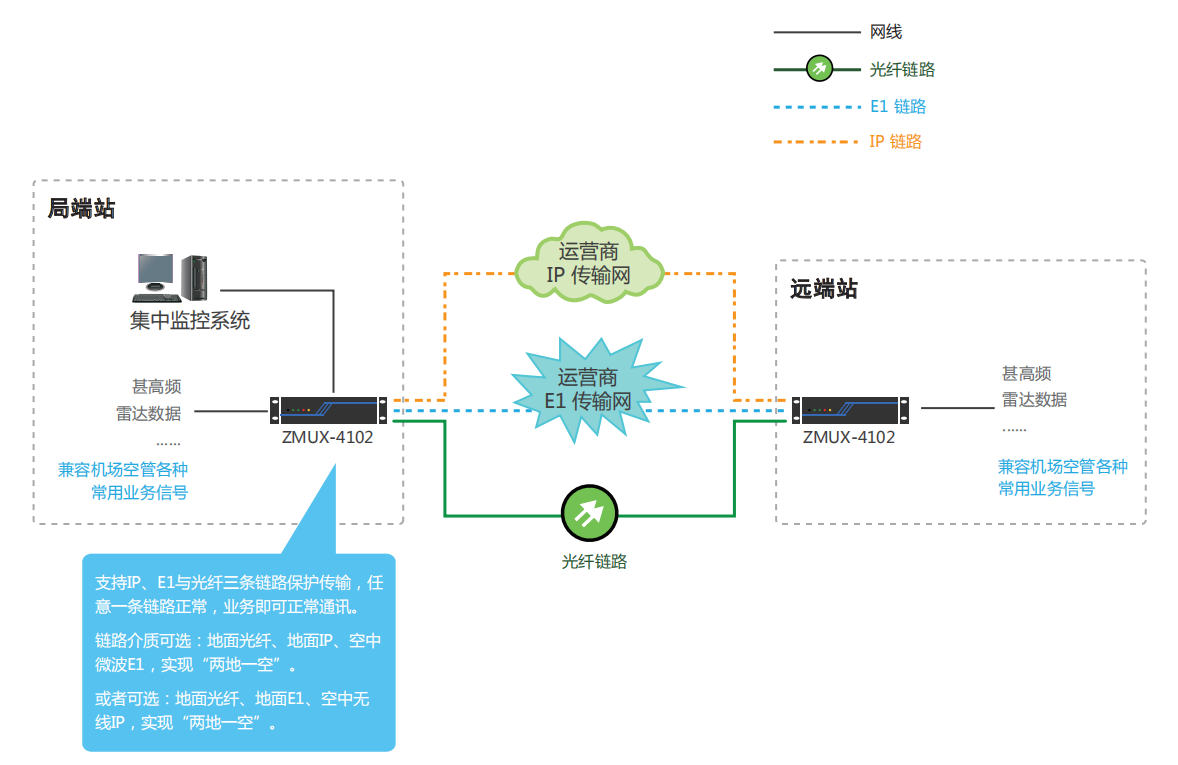

通過1路IP專線、1路光纖和1路E1線路,實現三鏈路自動保護,保障重要業務可靠性傳輸。
正常情況,ZMUX-4102平臺實時監測接入的3路傳輸線路通信質量,默認選用IP專線為主用線路;
當主用IP專線出現故障時,ZMUX-4102自動切換到備用E1線路進行傳輸或者光纖線路;
如備用的兩路其中一路再故障,如光纖線路故障時,如則ZMUX-4102會(huì )自動切換到備用鏈路E1線路。
當IP專線恢復正常時,ZMUX-4102自動切換回主用IP專線傳輸。
三個線路建議采用三個方向接入,從空間上進行容災考慮,避免3路地面線路同時中斷的事件發生。
設備簡介
ZMUX-4102可提供標準STM-1/STM-4鏈路接口,作為SDH設備組成SDH自愈環,也可以接入運營商STM-1/STM-4線路,實現廣域范圍的業務傳輸。
支持IP、E1與光纖三條鏈路保護傳輸,任意一條鏈路正常,業務即可正常通訊。
鏈路介質可選:地面光纖、地面IP、空中微波E1,實現“兩地一空”。
或者可選:地面光纖、地面E1、空中無線IP,實現“兩地一空”。
ZMUX-4102IP鏈路接口支持傳輸時延優化、抖動緩存吸收、抗丟包等功能,提高傳輸時穩定可靠性,解決甚高頻語音通訊時出現不連貫、延遲甚至中斷的問題。
方案優勢
1)滿足三路由自動保護傳輸。
2)與傳統方案比較,本方案簡化組網拓撲,減少局端設備投入。
3)MUX-4102設備可選全系統冗余,包括雙電源冗余,雙主控板冗余和多鏈路傳輸保護,高安全可靠性。
4)可實時監測全網ZMUX-4102狀態與性能,如:電源狀態、鏈路狀態、業務狀態等。
