為了保障空管雷達信號高安全可靠性,雷達數據一般采用多路冗余通道進行傳輸。

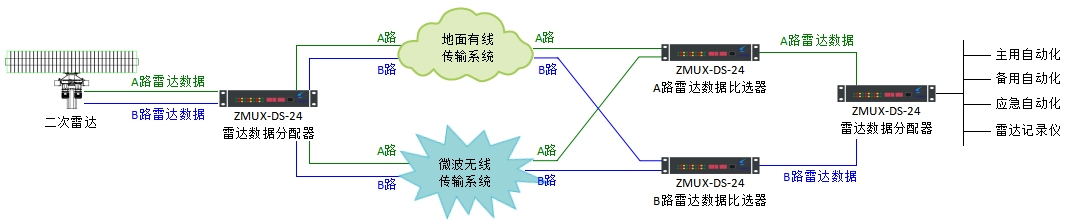

如下圖所示,雷達端的A路與B路兩組雷達數據,通過雷達數據分配器,將兩組雷達數據一分為二(一路雷達數據分配成二路),再借助地面有線鏈路與空中無線微波鏈路的兩套路由進行傳輸。本場端通過雷達數據比選器,優選其中一路雷達數據送往自動化系統。
廣州銀訊公司自主研發及生產的ZMUX-DS-24設備,是一款大容量、高速率的有源雷達數據分配器,設備還具有雷達數據比選功能,支持分配與比選功能混合搭配使用。
當選用分配功能時,支持一路雷達數據共享(復制)為多路,最大可提供24路雷達接口任意分配。

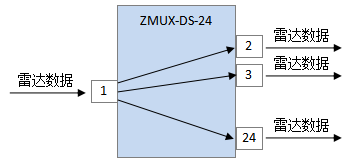

雷達信號分配應用舉例說明,本應用配置:將1端口接收到的雷達數據,分配(共享)到2-24端口輸出,如下圖所示。
當選用比選功能時,對接收的兩路或多路雷達數據在設定的時間內進行質量評估,優選其中一路質量最高的雷達數據進行輸出,最大可提供24路雷達接口任意比選。

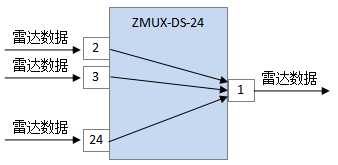

雷達信號比選應用舉例說明,本應用配置:對2-24端口接收到的雷達數據,優選其中一路質量最高的轉發到端口1輸出。
ZMUX-DS-24設備功能特點
1)24路通道獨立性:每路雷達接口可設置為主通道(輸入)或子通道(輸出)模式。
2)接口速率可任意設置:支持64K、38.4K、19.2K、9.6K等速率。
3)接口時鐘可任意設置:可設置內時鐘或外時鐘。
4)輸入與輸出獨立性:輸入與輸出接口可任意設置不同速率及時鐘,例如:輸入接口為64K速率、外時鐘,輸出接口為38.4K速率、內時鐘。
5)接口靈活啟用與關閉:提供24個按鍵開關,可獨立開啟或關閉對應的雷達接口,還可通過網管軟件禁用或啟用任意雷達接口。
6)分配功能組合靈活、多樣:24路雷達接口可任意分配,例如:1組1分23,或2組1分11,或3組1分7等組合。
7)比選功能組合靈活、多樣:24路雷達接口可任意比選,例如:3組7選1,或2組11選1,或1組23選1等組合。
8)分配與比選功能同時使用:24路雷達接口可任意選用分配或比選功能,例如:1~5端口選用分配功能,將1路雷達數據分配(共享)成4路;6~10端口選用比選功能,對接收的4路雷達數據進行質量評估,優選一路質量最高進行輸出。
9)完善指示燈功能:可通過指示燈確認每路雷達接口工作為輸入或輸出模式,數據通信狀態。
10)雙電源1+1備份:可選雙交流,或雙直流,或一交與一直流。
11)網管監控功能:通過高效簡潔的網管系統配置及實時監測設備運行狀態、雷達接口狀態、電源狀態,查詢告警信息及日志打印。
12)支持遠程診斷及固件升級功能。
