PCM設備常用E1接頭型號

PCM復用設備是采用了最新的大規模數字集成電路和厚薄膜工藝技術而推出的新一代高集成度單板PCM基群復接設備，它可以在標準的E1通道即2M傳輸通道上直接提供30路各種業務終端接口。

雖然PCM是通過E1通道進行傳輸的，但PCM設備中常用的E1物理接頭型號有幾種，用戶在購買的時候往往會(huì )不知選購哪一種E1物理接頭，下面專業生產PCM設備的廣州銀訊小編為您簡述一下PCM設備E1接頭型號。

PCM設備標準E1物理接頭阻抗可選75Ω非平衡或選120Ω平衡，75Ω非平衡有BNC和CC4這兩種類型的接頭，而120Ω平衡只有RJ45接頭。

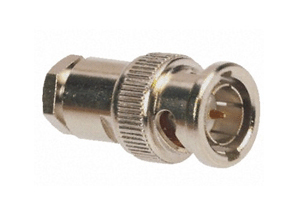

BNC接頭：

BNC接頭，是一種用于同軸電纜的連接器。目前它還被大量用于通信系統中，如網絡(luò )設備中的E1接口就是用兩根BNC接頭的同軸電纜來連接的，在高檔的監視器、音響設備中也經常用來傳送音頻、視頻信號。

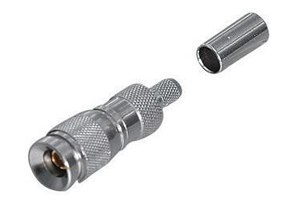

CC4接頭：

CC4接頭連接器具有卡鎖連接機構，體積小，連接可靠，供郵電通信設備和無線電儀器的射頻回路中連接同軸電纜用，與75歐姆的電纜連接時，工作頻率至少達2GHz。

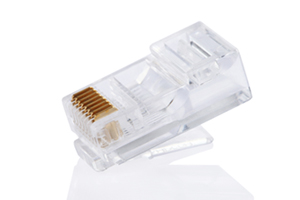

RJ45接頭

RJ45接頭是在120歐姆連接時專用的物理接頭。相信大家對RJ45接頭并不陌生，通常用于數據傳輸，共有八芯做成，最常見的應用為網卡接口。RJ45頭跟據線的排序不同的法有兩種，一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕；另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕；因此使用RJ45接頭的線也有兩種即：直通線、交插線。

上述所提及的PCM設備E1接頭都是在國內PCM機上比較常用的，經過圖文說明后，相信用戶日后在購買PCM設備時，選擇E1接頭并不會(huì )弄錯了。值得提醒一下的是，BNC接頭和CC4接頭也有分公和母兩種類型，所以在選購時需認真向廠家咨詢具體情況后再作決定。
