關于8路光端機指示燈含義,讓小編帶你了解下吧。

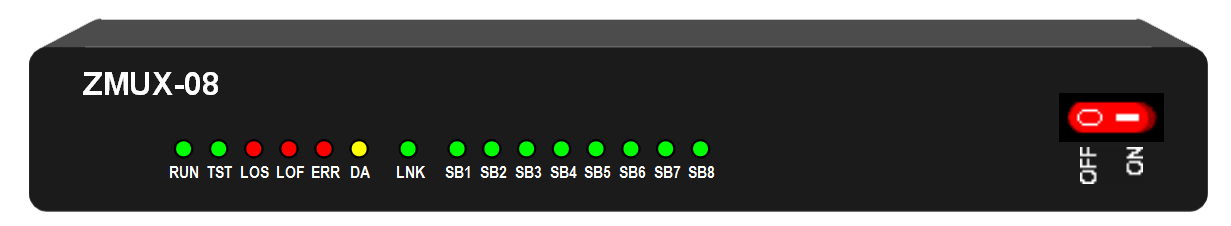

8路光端機前面板如圖:
面板上的信號燈含義
LED名稱 | 信號燈含義 | 顏色 | 備注 |
---|---|---|---|
RUN | 設備正常上電時:亮 | 綠 | 設備上電指示 |
TST | 無效 | 綠 | |
LOS | 鏈路輸入信號丟失時:亮 | 紅 | 鏈路接收狀態指示 |
LOF | 鏈路接收信號失步時:亮 | 紅 | |
ERR | 鏈路接收信號告警時:亮 | 紅 | |
DA | 對方設備告警時:亮 | 黃 | |
LNK | 以太網占用時:亮 | 綠 | 以太網通道占用狀態指示 |
SB1~SB8 | 通道占用時:亮(或閃爍) | 綠 | 子通道占用狀態指示 |
說明:紅燈亮表示本端設備故障(包含接線故障) 黃燈亮表示對端設備故障(包含接線故障) 綠燈亮僅表示設備工作狀態,無告警含義 |
當我們完成光端機安裝項目并確保無誤后,打開設備電源,RUN指示燈亮。正常工作時應無告警燈亮。
通過上訴表格,我們可以很直觀了解到8路光端機指示燈含義,了解到光端機的工作狀態。購買ZMUX-08S光端機的,可以參考說明書或者參考本文。
