RS公司XU4200電臺通信傳輸系統方案

德國R&S公司的GB4000V遙控盒與XU4200甚高頻電臺是國內民航機場常用的甚高頻之一。一般情況，XU4200電臺安裝在遠端臺站，GB4000V遙控盒安裝局端航管樓，局端與遠端之間提供光纖或E1線路實現GB4000V遙控盒與XU4200電臺遠程通信需求。

針對國內機場客戶的特別應用需求，我司專門為機場客戶開發了ZMUX系列綜合業務接入設備，已成功傳輸德國R&S公司GB4000V與XU4200電臺業務。

下面我司根據機場客戶提供的各種傳輸條件與要求，推薦選用對應產品，滿足GB4000V遙控盒與XU4200甚高頻電臺遠程通信需求。

1）客戶只提供單路光纖或單路E1線路傳輸。

廣州銀訊公司推薦局端與遠端站各安裝1臺ZMUX-3032或ZMUX-3030綜合業務接入設備，實現GB4000V與XU4200通信傳輸。組網圖如下所示：

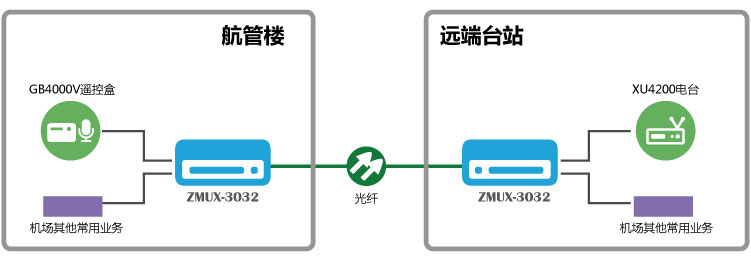

GB4000V與XU4200光纖通信系統組網圖

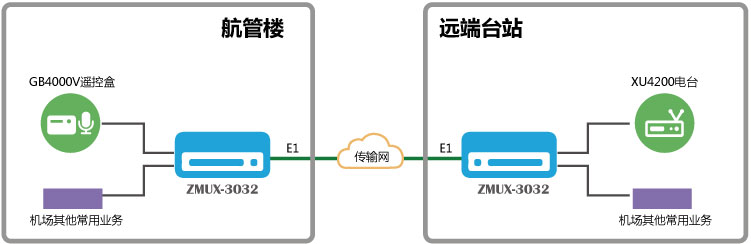

GB4000V與XU4200 E1傳輸組網圖

2）客戶可提供：a）雙路光纖主備保護傳輸 或 b）雙路E1線路主備保護傳輸 或 c）一路地面光纖和一路空中微波E1主備保護傳輸。

針對客戶提供的兩路互為主備傳輸線路，廣州銀訊公司專門開發了ZMUX-3036系列產品，可滿足兩路傳輸通道主備保護切換功能，保障重要機場客戶的甚高頻數據高可靠性傳輸。組網圖如下所示：

a）雙路光纖主備保護傳輸

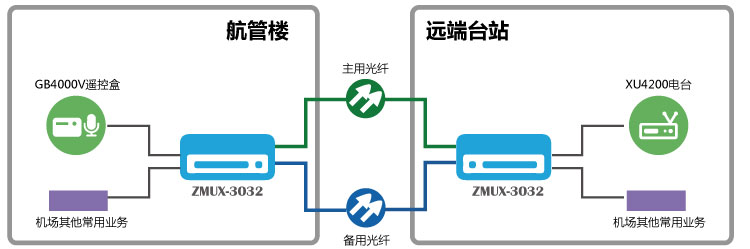

GB4000V與XU4200 雙光保護傳輸組網圖

b）雙路E1線路主備保護傳輸

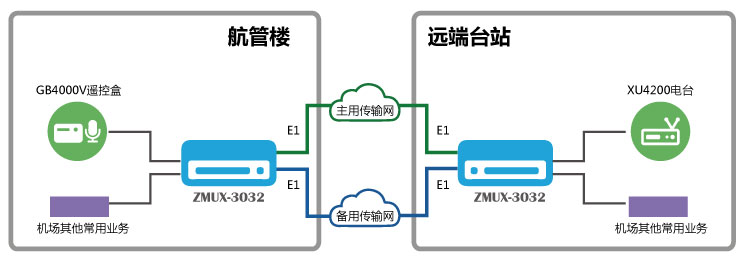

GB4000V與XU4200 雙E1通道保護傳輸組網圖

c）一路地面光纖和一路空中微波E1主備保護傳輸

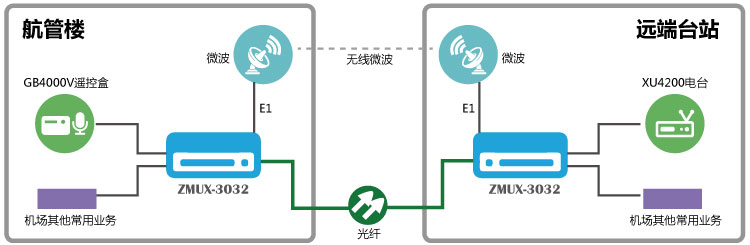

GB4000V與XU4200一光一電保護傳輸組網圖

廣州銀訊公司ZMUX-3036系列產品還支持集中監控功能，客戶可在局端航管樓對全網設備統一監控與管理，可監測到：a）兩路傳輸線路狀態 b）線路保護切換狀態 c）甚高頻端口監控。

客戶可通過查詢故障日志，可查詢某段時間主用或備用傳輸線路故障、甚高頻端口故障等。設備告警方式支持：a）發光指示燈告警 b）監控系統聲音告警 c）手機短信告警通知。

廣州銀訊公司還成功傳輸多款知名品牌電臺，如：意大利OTE公司AK-100與DTR-100，德國R&S公司的老款GB409與XU250，英國PAE公司甚高頻電臺，挪威JOTRON公司甚高頻電臺，日本健伍電臺，新西蘭大吉電臺，澳大利亞頻譜公司MX800電臺，等等。

廣州銀訊公司ZMUX系列綜合業務接入設備采用模塊化設計，1片甚高頻模塊對應1路甚高頻接口，各模塊完全獨立工作，某一路甚高頻模塊發生故障亦不影響其他甚高頻接口正常工作。 設備提供30路通用模塊槽，支持各種業務模塊混插，可一站式解決機場客戶各種業務需求，如：氣象自動觀測、自動轉報數據、氣象雷達數據、下滑信標機、航向信標機、DME測距儀、全向信標機、指點信標機、無方向信標機、同步雷達數據、VHF甚高頻電臺、內話系統、CAN數據、電話、OA辦公網、監控數據，等等。

廣州銀訊公司產品已廣泛應用到國內100多個機場客戶專網通信系統，如：內蒙空管、甘肅空管、山西空管、云南空管、西南空管、中南空管，等等。并且設備傳輸穩定可靠，得到用戶一致肯定。
