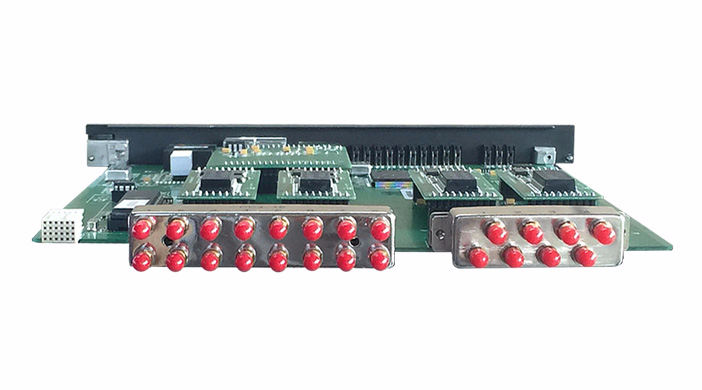

M100光傳輸板插裝ZMUX-3300平臺的任意一個通用業務板插槽,主要完成E1、以太網業務接入,通過復用到1路光信號傳輸,實現E1信號與以太網信號點對點通信功能。
M100板卡采用模塊化,可提供4個4×E1模塊插槽、1個100M以太網模塊插槽,最大可提供16路E1信號 與 2路共享100M以太網信號接入。
M100板卡設有2個DB37連接頭,每個DB37連接頭可接入1~8路E1信號,共提供16路E1接口。

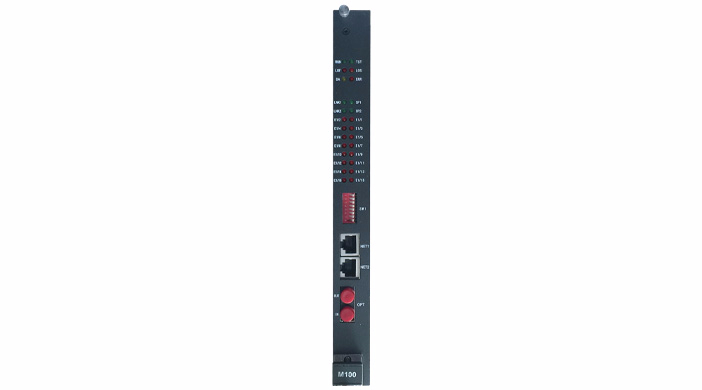

M100板卡設有2個RJ45端口,完成2路以太網信號接入,2路以太網共享100M。
技術參數指標
接口類型:光口
接口數量:1路
線路速率:150Mbit/s
碼型:NRZ + 擾碼
發光功率:≥-12dBm
接收靈敏度:≥-35dB
光波長:1310nm
連接器:雙纖/FC/單模/40Km(標配);可選單纖/SC/傳輸距離60Km~100Km
接口類型:E1電口
接口數量:16路
信號速率:2048kbit/s
容差:± 50ppm
接口阻抗:1) 75歐/非平衡
2) 120歐/平衡
接口碼型:HDB3
數字接口電氣特性標準:符合ITU-T G.703建議
抖動轉移特性:符合ITU-T G.823建議
輸入抖動容限:符合ITU-T G.823建議
連接器:CC4同軸接頭(75歐/非平衡);可選 RJ45接頭(120歐/平衡)
