衛星IP通信系統解決方案

一、需求

通過與相關技術人員的交流，結合我公司在機場專網通信設備的設計與研發經驗，提出了一套適 合衛星IP通信系統的總體技術方案，突出系統在業務規模，網絡(luò )結構，維護管理，安全控制，應急 處理等方面的特殊需求，還兼顧到未來業務及應用的延續性和擴展性。

傳輸業務需求：

需求說明：

1) 節點1至節點6業務數據均傳輸到中心節點，傳輸方式為衛星IP 電路，中心節點總帶寬為2M。

2) 甚高頻、電話、雷達業務需壓縮處理。

3) 所有節點預留設備監控系統的接口和帶寬。

4) 所有節點設備，請預留地面線路接口。

二、解決方案

針對國內機場客戶特殊應用要求，我公司為機場客戶開發了ZMUX系列專網通信設備，可完全滿足 機場客戶需求應用，并已在全國各省100多個機場客戶成功運行多年，得到客戶一致認可及好評。

同時，我公司與機場客戶已有10多年合作經驗，一直以來與機場客戶都保持著交流學習，按照機 場客戶提出來的一些好建議，對ZMUX系列設備進行更人性化的升級及新增更多組網應用。

我公司是一家國家高新技術企業，公司成立10多年，一直專注于PCM設備、光通信設備等通信網 絡(luò )技術研究與開發，全部產品均為自行研發、安全可靠性強，擁有雄厚的技術實力，處于行業領先 地位。

主營產品：MSTP設備、PCM設備、SDH設備、綜合業務接入平臺、電話光端機、多業務光端機、E1 保護倒換設備、PDH光端機、DXC設備、通信工程配套產品，等等。公司產品已廣泛應用于民航、海 事、政府、電力、能源、鐵路、高速公路等行業客戶，已熱誠服務于國內100多家空管與機場客戶、 100多家海事局等行業客戶。

2.1 方案介紹

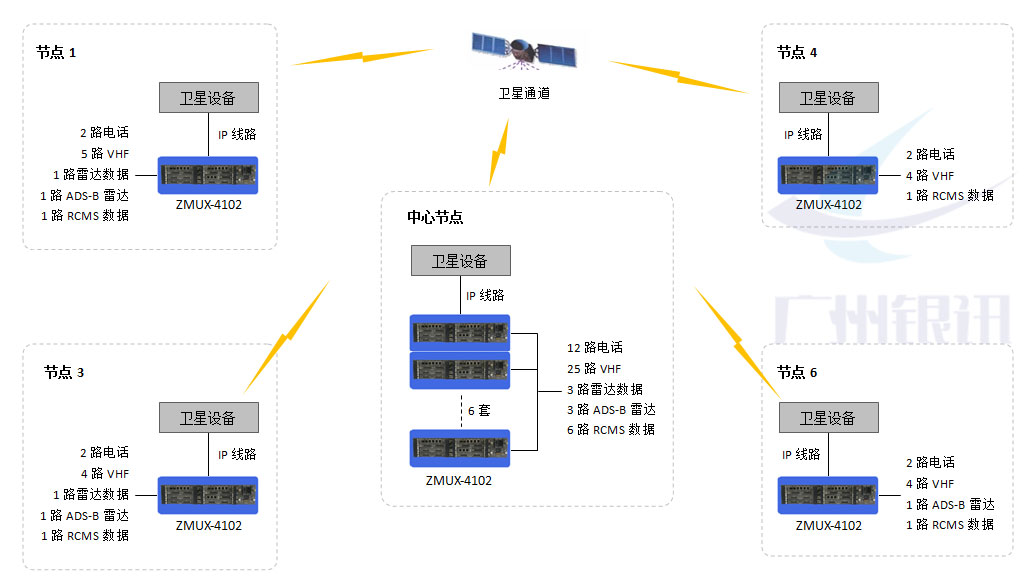

每個遠端節點安裝1套ZMUX-4102新一代多業務接入傳輸平臺，將 每個節點的VHF、ADS-B雷達、同步雷達、RCMS數據等綜合業務統一接入，通過衛星的IP電路傳輸到 中心節點。

中心節點安裝6套ZMUX-4102新一代多業務接入傳輸平臺，分別對 應各個節點的ZMUX-4102組網通信，實現多業務信號點對點通信功能。

2.2 功能特點

1）可選衛星IP電路傳輸

傳統PCM設備基于E1電路傳輸，本方案提供的ZMUX-4102平臺可直 接基于衛星的IP電路實現多業務信號點對點通信功能，支持IP傳輸時延優化、抖動緩存吸收、抗丟 包等功能，提高IP傳輸時穩定可靠性，可設置重要業務優先級，保證每路業務信號擁有穩定的帶寬 ，互不影響，確保重要業務傳輸穩定可靠。

2）支持壓縮技術

傳統PCM設備的1路VHF、同步雷達 或 電話均占用1個64K帶寬，本 方案提供的ZMUX-4102平臺采用了壓縮技術，將標準1路64K甚高頻、雷達數據及電話均壓縮成9.6K帶 寬，可節省衛星IP電路帶寬，節省衛星線路費用，并保障語音、數據通訊質量。

3）安全可靠性高

ZMUX-4102平臺從工作電源、主控交叉電路、傳輸鏈路、業務端口 等方面都設有備份冗余功能，可選雙主控1+1保護，雙電源1+1保護，雙傳輸鏈路自動保護等。

4）性能穩定可靠，良好的兼容性

ZMUX-4102平臺已在民航內蒙空管分局二次雷達傳輸系統、民航西 藏區局甚高頻傳輸系統等項目成功應用，ZMUX系列產品已成功在國內多家空管、機場及海事局專網 用戶與國外多款知名品牌電臺配合使用，例如：德國R&S、英國PAE、意大利OTE、美國先創(chuàng )、挪威 JOTRON、新西蘭TAIT、日本建伍、澳大利亞Spectra等，設備安全可靠，兼容性好，得到客戶的肯定 。

5）業務擴展能力強

ZMUX-4102平臺為插卡式設計，將來可通過擴展業務板卡，有效的 滿足系統業務擴容，可選：甚高頻、同步雷達、ADS-B雷達、盲降/導航、DME測距、DVOR全向信標、 指點信標、無方向信標、氣象自觀數據、自動轉報數據、氣象雷達、集中監控數據，等空管與機場 常用業務。

6）一地一空保護傳輸

ZMUX-4102平臺可選1路空中衛星線路與1路地面線路自動保護切換 。默認選用衛星IP電路傳輸，可預留地面E1電路接口作為備用鏈路，保障雷達數據安全可靠性傳輸 。

7）集中監控功能

可選網管功能，可監測全網ZMUX-4102平臺配置信息、傳輸鏈路狀 態、鏈路保護狀態、業務端口狀態等。

三、設備簡介

4.1多業務接入傳輸平臺  ZMUX-4012

ZMUX-4102是一款多業務接入與傳輸平臺，可基于IP專線、E1線路 、光纖、STM-1/4線路、衛星IP、微波、無線3G/4G等通道，滿足電話、音頻、低速率數據等窄帶業 務與寬帶數據業務的統一接入、匯聚、交換、傳輸和管理要求，適用于目前IP化傳輸網絡(luò )發展趨勢 。

ZMUX-4102 平臺由機箱、電源板、主控板和IO業務板構成。機箱 采用2U高設計，主要完成電源板、主控交叉板與IO業務板之間的信號互連，共有10個板卡插槽，包 括2個熱備份電源板插槽、2個主控交叉板插槽、6塊IO業務板通用插槽。

ZMUX-4102正面示意圖

ZMUX-4102機箱為19英寸2U高。

外觀尺寸：90mm(高) x 440mm(寬) x 250mm(深)，含前掛耳。

設備前面板設有4個LED指示燈、1個告警蜂鳴器與1個止鈴鍵。

ZMUX-4102背面示意圖

設備背面共有10個插槽，包括：

2個電源板專用插槽（可選：?jiǎn)沃绷?、單交流、雙直流、雙交流、一交流與一直流）

2個交叉主控板專用插槽（可選：CL-1 或 CL-4）

6個IO業務板通用插槽（可選：E1/FE接口板、RS232接口板、RS422接口板、RS485接口板、音頻/E&M接口板、語音接口板等）

ZMUX-4102平臺功能特點

雙電源保護：可選雙電源輸入1+1保護，雙電源板冗余備份。

雙主控保護：可選2塊主控交叉板，提供1+1備份保護。

傳輸多元化：

1) 有線傳輸 可選IP專線、E1線路、光纖、STM-1/STM-4線路。

2) 無線傳輸 可衛星IP、3G/4G無線專線、無線微波、無線網橋。

多鏈路保護：可選雙鏈路 或 多鏈路自動保護切換，多種保護模式可選。

業務類型多：可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、E1、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k等。

電信級標準：設備已獲得工信部入網許可證，性能達到電信級標準。

定制開發能力：我公司全部產品都是自主研發，擁有核心技術，還申請了多項國家實用新型專利，可根據專網用戶的特殊需求，量身定制。

質量保障：我公司嚴格遵循ISO9000質量管理體系，所有產品均通過48小時高溫老化測試，72小時常溫老化測試，業務端口均通過雷擊測試合格。

可選網管功能：可集中監測全網設備運行狀態，可監測：傳輸鏈路、雙鏈路保護、業務端口狀態等。
