DTR-100電臺通信傳輸方案

    隨著民航飛行流量日益增加，空管局對通信設備建設和傳輸安全保障性提出更高的要求。尤其VHF甚高頻電臺為主的地空通信設備，在保障飛行和安全過程中扮演了重要的角色。

    意大利OTE公司的AK-100遙控盒和DTR-100電臺是國內民航機場常用的甚高頻設備之一。正常情況，DTR-100電臺安裝在遠端臺站，AK-100遙控盒安裝局端航管樓，通過光纖或E1線路實現甚高頻信息遠程通信傳輸。

    為滿足機場甚高頻電臺高可靠性傳輸要求，廣州市銀訊通信科技有限公司為機場客戶專門開發了ZMUX系列通信傳輸設備，可滿足DTR-100電臺雙路由保護傳輸、傳輸路由監控告警、電臺端口監控告警等功能，保障DTR-100電臺安全穩定傳輸。

    組網圖如下所示：

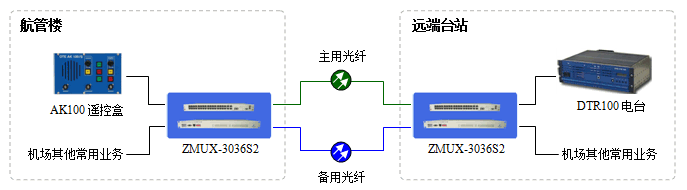

    a）雙路光纖保護傳輸，選用ZMUX-3036S2。

AK-100與DTR-100雙光保護傳輸組網圖

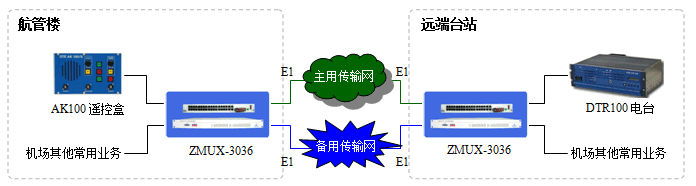

    b）雙路E1保護傳輸，選用ZMUX-3036。

AK-100與DTR-100雙E1通道保護傳輸組網圖

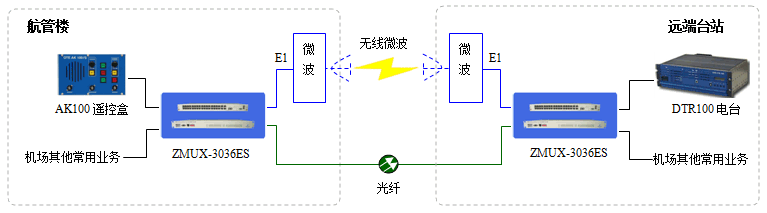

    c）一路光纖和一路E1保護傳輸（一地一空保護傳輸），選用ZMUX-3036ES。

AK-100與DTR-100一光一電保護傳輸組網圖

    廣州銀訊公司ZMUX-3036系列產品支持集中監控功能，客戶可在局端航管樓對全網設備統一監控與管理，可監測到：a）兩路傳輸線路狀態 b）線路保護切換狀態 c）甚高頻端口監控。

    客戶可通過查詢故障日志，可查詢某段時間主用或備用傳輸線路故障、甚高頻端口故障等。設備告警方式支持：a）發光指示燈告警 b）監控系統聲音告警 c）手機短信告警通知。

    部分機場客戶只能提供單路光纖或E1通道，可選用ZMUX-3032或ZMUX-3030。如下圖所示：

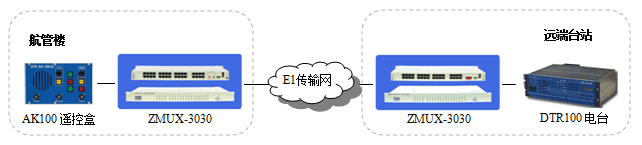

    a）單路E1線路傳輸，選用ZMUX-3030。

AK-100與DTR-100 E1傳輸組網圖

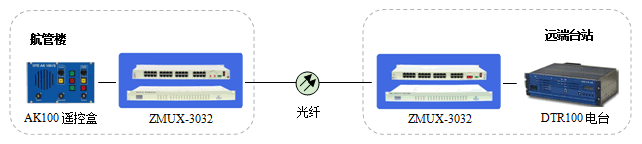

    b）單路光纖線路傳輸，選用ZMUX-3032。

AK-100與DTR-100光纖傳輸組網圖

    廣州銀訊公司ZMUX系列設備還成功傳輸多款知名品牌電臺，如：德國R&S公司、英國PAE公司、挪威JOTRON公司、日本健伍電臺，新西蘭大吉公司，澳大利亞頻譜公司MX800電臺等。
