北京某地鐵E1保護共線環傳輸系統

1 概述

    通過與北京某地鐵相關技術人員交流，結合我方在軌道交通專網通信領域的設計研發經驗，提出了一套適合北京某地鐵動環監控數據基于E1鏈路保護的共線環傳輸系統解決方案，滿足系統配置合理性和完整性，滿足業務規模、網絡(luò )結構、維護管理、安全控制、應急處理等方面的特殊需求，還兼顧到未來業務及應用的延續性和擴展性。

2 解決方案

    本項目涉及1個中心站與11個遠端站，中心站與每個遠端站各安裝1臺ZMUX-3036智能型PCM復用設備，每臺ZMUX-3036各提供1路RS422動環監控數據，基于E1鏈路形成E1環形組網，實現每個遠端與中心站之間RS422動環監控數據共線通信及E1環網保護功能。

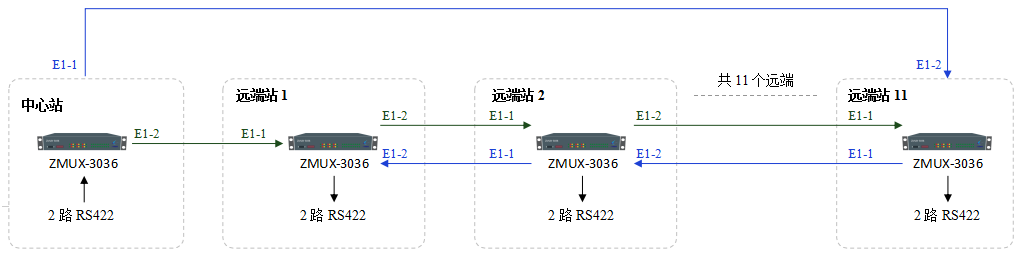

    RS422數據從中心站發送，遠端站接收：中心站ZMUX-3036將1路RS422復制為2路RS422，分別交叉到ZMUX-3036的第1路與第2路E1接口，通過2路E1鏈路（2個E1方向）傳輸到每個遠端站。每個遠端站ZMUX-3036接收到中心站從2個E1方向發送過來的RS422數據，實現E1環網保護功能，其中一個方向E1鏈路故障，即可通過另一個方向E1鏈路傳輸，保證RS422業務高安全可靠性。

    如下圖所示：

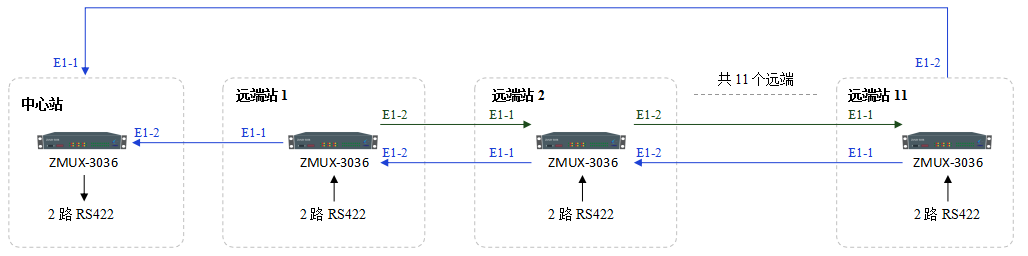

    RS422數據從遠端站發送，中心站接收：每個遠端站ZMUX-3036將1路RS422復制為2路RS422，分別交叉到ZMUX-3036的第1路與第2路E1接口，通過2路E1鏈路（2個E1方向）傳輸到中心站。中心站ZMUX-3036接收到每個遠端站從2個E1方向發送過來的RS422數據，實現E1環網保護功能，其中一個方向E1鏈路故障，即可通過另一個方向E1鏈路傳輸，保證RS422業務高安全可靠性。

    如下圖所示：

    ZMUX-3036是一款多功能、智能型綜合業務接入設備，用于將電話、音頻、數據、圖像等多種業務信號交叉連接與復用到1~4路E1接口內，進行點對點 或 點對多點等方式傳輸。

    ZMUX-3036提供4路E1接口，支持4E1全時隙交叉連接，每個E1口都可以作為上聯口，承載各種業務。4路E1口之間可靈活配置傳輸保護模式，支持1+1保護、N:M保護等。設備具有完善的網管功能，可對全網進行有效管理與維護。

    ZMUX-3036采用模塊化設計，提供32個通用業務插槽與4個以太網插槽，可完全按照客戶要求業務及數量裝配設備，就像一款專門為客戶量身訂做的產品。設備擴容方便，可有效的支持用戶當前業務需求以及未來業務擴展，為客戶提供了經濟而高效的解決方案。

    ZMUX-3036性能穩定可靠，支持星型、樹型、鏈型等多種網絡(luò )拓撲結構，擁有多個重要專網客戶成功案例，已廣泛應用于：機場、電力、海事、部隊、鐵路、礦山、油田、政府、集團公司等行業客戶，得到客戶認可及肯定。

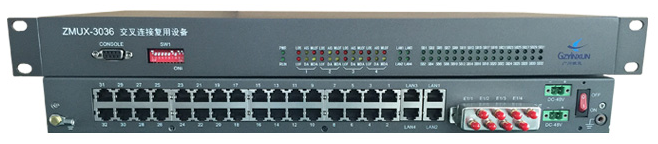

ZMUX-3036實物圖

功能特點：

    占用空間少：采用19英寸1U機箱。

    E1保護功能：可選E1線路1+1 或 N:M等多種保護模式。

    4E1交叉連接：可選4路E1全時隙交叉連接。

    模塊化設計：可提供32個通用模塊插槽、4個以太網專用插槽。

    業務類型多：可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10BASE-T、V.21/V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64k等業務模塊。

    配置靈活：業務模塊支持混插，可完全按照客戶需求裝配，一站式解決綜合業務通信功能。

    安全可靠：1片業務模塊對應1路用戶接口，各模塊完全獨立工作，故障互不影響。

    雙電源保護：可選雙電源輸入1+1保護。

    集中監控系統：可選網管功能，可監測全網設備配置信息、光纖與E1鏈路狀態、光纖與E1保護狀態、用戶接口狀態等。
