某機場客戶為建立電話通信網絡(luò )，現廣州銀訊為此做出如下解決方案：
一、用戶需求，實現以下要求：
1.實現共8個遠端站的純電話業務傳輸。遠端站1、2各傳輸10路電話；遠端站3、4各傳輸20路電話；遠端站5、6各傳輸35路電話；遠端站7傳輸50路電話；遠端站8傳輸100路電話。
2.實現點對點組網。
3.電話信號通過光纖進行傳送。
二、用戶已有環境：
1.程控交換機。
2.現已鋪好光纜。
三、推薦設備：
1.局端：ZMUX-3300（內配M32T、M100和M30T支路板）
2.遠端：ZMUX-3032、ZMUX-100、ZMUX-3030

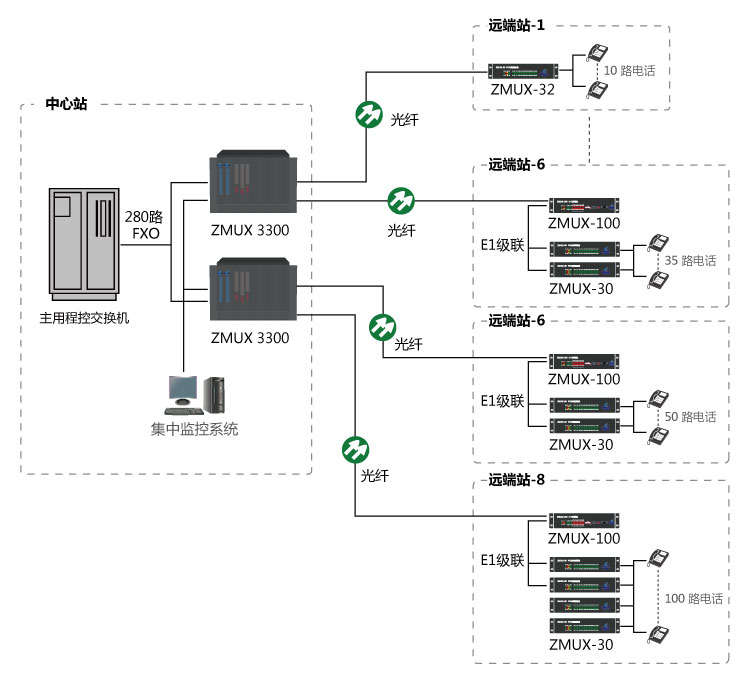

四、方案拓撲圖：
五、方案描述：
局中心站與8個遠端站之間已鋪有光纜作為傳輸通道，局中心站ZMUX-3300提供280路環路中繼接口（FXO）與用戶程控交換機（PBX）出來的280路模擬用戶線接口對接，中間經過音頻配線架(作為配線用途)，當280路電話信號復用到ZMUX-3300后再轉換成8路光信號，分別通過光纖傳輸到遠端。
遠端站1、2設備ZMUX-3032分別出10路模擬用戶線接口（FXS）出來就直接接10門電話機，各下10個分機號碼，實現遠端站1、2的各10門電話機可免費與局端站程控交換機下任意電話分機互打，而且可以通過局端交換機對外撥號，同時遠端站1、2各10門電話機也可以?xún)炔棵赓M互打。同理，遠端站3、4、5、6、7、8也分別下20門電話、20門電話、35門電話、35門電話、50門電話、100門電話，實現如上功能。級聯點線路差損是關鍵，但銀訊公司可以保證數據級聯后保持完整性、真實性。
六、方案優勢：
1.設備均采用國際標準19英寸寬設計，可放置標準機箱內，占用空間??；
2.設備均采用模塊化設計，即插即用，可支持熱插拔，各路電話接口故障互不影響，安裝維護方便、擴容性強；
3.抗災性好，多級防雷設計，具備抗4000V雷擊，一般雷雨天氣都很少損壞；
4.可集中監控。
七、產品介紹：
局端：ZMUX-3300是一款集中式PCM復用設備。它的主要功能是：在19英寸6U高的機箱設備內提供1~16個通用插槽,1~2插槽主\備電源用,3~16插槽業務支路板用。每個支路板自帶鏈路接口，可選E1或光鏈路，也可混 裝。最大可支持14個E1方向或光方向。
遠端：1.ZMUX-3032，電話光端機，鏈路接口為光纖，用戶接口提供1~30路各種業務接口和1路10M以太網（可選）；
2.ZMUX-100，PDH光端機，鏈路接口為光纖，用戶接口提供4*E1或8*E1或12*E1或16*E1（可選）；
3.ZMUX-3030，PCM復用設備，鏈路接口為光纖，用戶接口提供1~30路各種業務接口。
